Наборы NFC/RFID связи от STM

Быстрое освоение NFC/RFID-памяти M24SR

Одной из новинок компании STM является семейство микросхем eeprom-памяти M24SR, допускающих прямой обмен данными по wireless-интерфейсу NFC/RFID. Микросхемы выполнены в корпусе so8 и имеют интерфейс I2C и выводы для подключения внешней антенны.

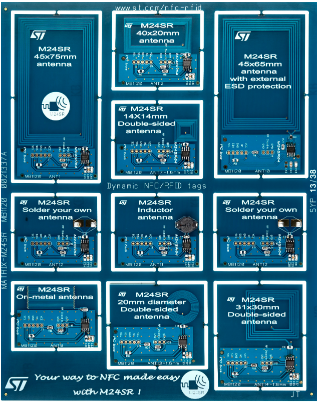

Для облегчения освоения этих микросхем, компания STM выпустила набор MATRIX-M24SR, состоящий из 10-ти небольших плат, на которых смонтирована микросхема M24SR64-Y (объемом 64Kb) и имеется планарная или индуктивная антенна (или место под распайку оной). Все 10 плат смонтированы в одном обрамлении (см. фото), но продаются по отдельности (по выбору покупателя).
В продаже и более сложный стартовый набор M24LR DISCOVERY.

Отладочный набор состоит из двух плат – платы трансивера на 13.56 МГц RFID/NFC на основе микросхемы CR95HF под управлением 32 – битного микроконтроллера STM32F103 и платы приемника, на микросхеме M24LR04E под управлением 8 – битного микроконтроллера с ультранизким энергопотреблением STM8L152. Отметим, что вторая плата не содержит элементов питания, так как питание происходит от первой платы по беспроводному интерфейсу RFID на расстоянии до нескольких сантиметров.
На складе есть и сами микросхемы M24LR64-RMN6T/2 - eeprom 8kx8 в корпусе so8, поддерживающие чтение/запись по RFID/NFC-интерфейсу.
